LVL – высокопрочный, легкий и быстромонтируемый материал, который выгодно отличается от других строительных материалов, в частности, клеёного бруса. При сборке деревянных конструкций из LVL требуется меньше подъемной техники и, в отличие от аналогичных конструкций из металла, не нужны дорогостоящие сварочные работы.
С точки зрения эстетики LVL брус прекрасно вписывается в жилые пространства, сочетается с витражами, панорамными окнами, витринами. LVL брус ценится за счет вариативности размерного ряда и физико-механических свойств: сохранение геометрии, устойчивость к агрессивной среде, запас прочности и высокая несущая способность при меньших размерах сечения.
Современные технологии позволяют создавать безопорные пространственные конструкции длиной пролета до 120 м при строительстве сельскохозяйственных комплексов, бассейнов, спортивных залов, планетариев, зимних садов, логистических центров, складских помещений и не только.
За рубежом LVL брус давно завоевал доверие строителей. Светлый мультифункциональный WWF Living Centre в Великобритании, 18-этажная башня Мьёс и 14-этажный жилой дом Treet Bergen в Норвегии, комфортный жилой комплекс Social housing via Cenni в Италии, стильный комплекс Limnologen на берегу озера в Швеции – с каждый годом появляются новые, интересные проекты, выполненные из LVL. Смелость конструкторских расчетов позволяет разрабатывать даже 20-этажные жилые дома с деревянным каркасом.

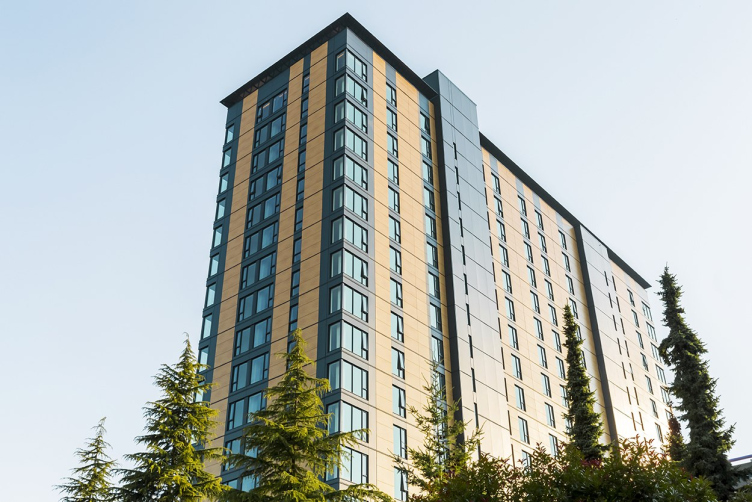

Студенческая резиденция Brock Commons Tallwood House, Ванкувер, Канада. Acton Ostry Architects Inc.
Изображение предоставлено Канадским советом по древесине

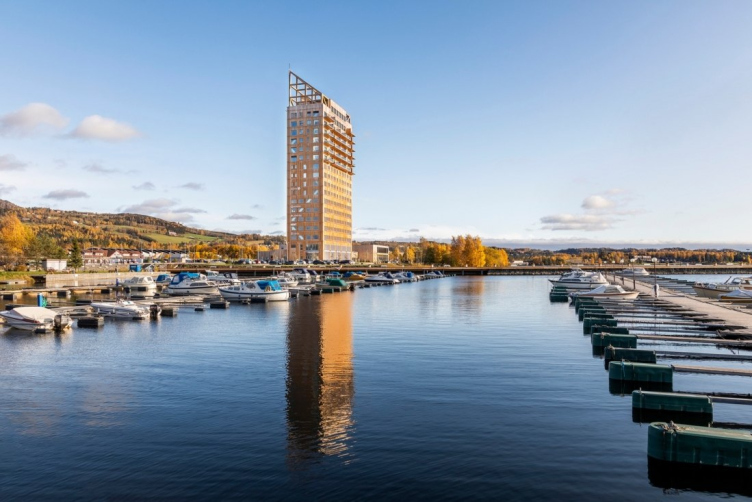

Многофункциональный комплекс Mjøstårnet (башня «Мьёс»), 18 этажей, Брумунндаль, Норвегия
Фото © Ricardo Foto
В России опыт применения LVL бруса более скромный. Тем не менее есть ряд проектов, в которых LVL демонстрирует свое ключевое преимущество – высокую прочность – наряду с функциональной эстетикой.
Спортивные сооружения «Конноспортивного комплекса «Битца» занимают около 50 гектаров, а Битцевский лес – еще 1500 гектаров. Это уникальное место по масштабу и расположению. Инфраструктура комплекса включает все необходимое для профессиональных занятий спортом, активного и комфортного отдыха. Не удивительно, что в июле 1980 года именно здесь построили спортивный объект к XXII Олимпийским играм.

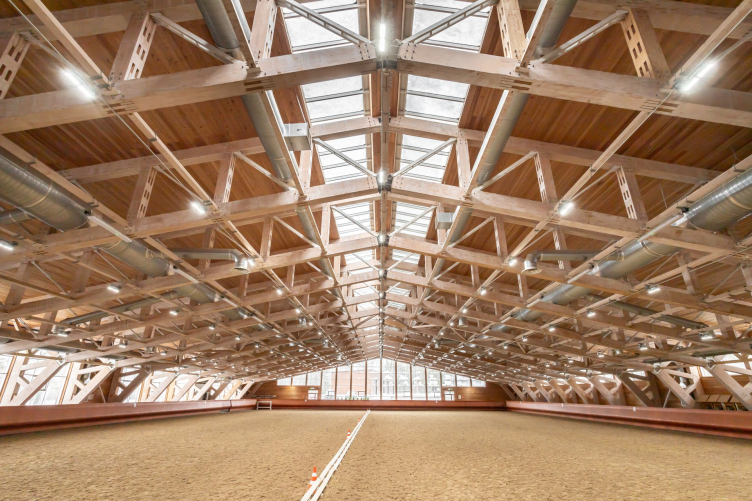

Выездковый манеж ГБУ «КСК «Битца», длина пролета 45,5 м, Москва
© Ultralam
В рамках программы реконструкции наследия Олимпиады-80 манеж был перекрыт LVL брусом Ultralam™, который производится на заводе «Терра» (Торжок, Тверская обл.). Длина пролета составила 45,5 м. В отличие от предшествующих конструкций, новый каркас манежа монтировался в условиях сформированной парковой территории и плотной застройки окрестностей, что накладывало свои ограничения, как на доставку большепролетных конструкций, так и на их монтаж. Относительно небольшой вес и максимальная заводская готовность элементов будущих объектов позволили осуществить сборку в сжатые сроки с сохранением целостности покрова, деревьев и благоустройства парка. На сегодняшний день – это сооружение с максимальной длиной пролета, выполненного из LVL, в России.

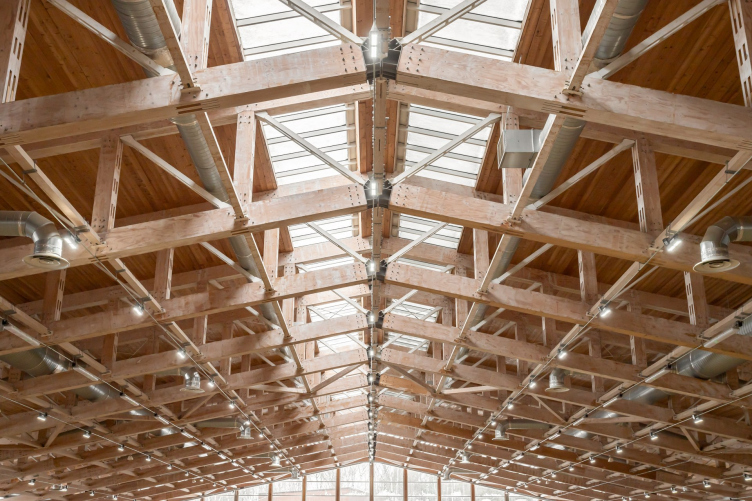

Выездковый манеж ГБУ «КСК «Битца», длина пролета 45,5 м, Москва
© Ultralam
Круглосуточный фитнес-центр Fitness24 расположен в Кировском районе Санкт-Петербурга. Отличительная особенность центра – 50-метровый бассейн с комбинированной стропильной системой, в которой из LVL бруса выполнен основной каркас кровли, а в качестве затяжки (шпренгеля) применен стальной пруток. Пролет арки с затяжкой составляет – 30 м.
Данная конструкция демонстрирует возможность комбинирования между собой (в отдельных случаях) разных строительных материалов. Как композитный материал, LVL в гораздо меньшей степени подвержен деформации в условиях агрессивного воздействия температурно-влажностных колебаний. Он не коробится, не растрескивается, сохраняет свою геометрию.

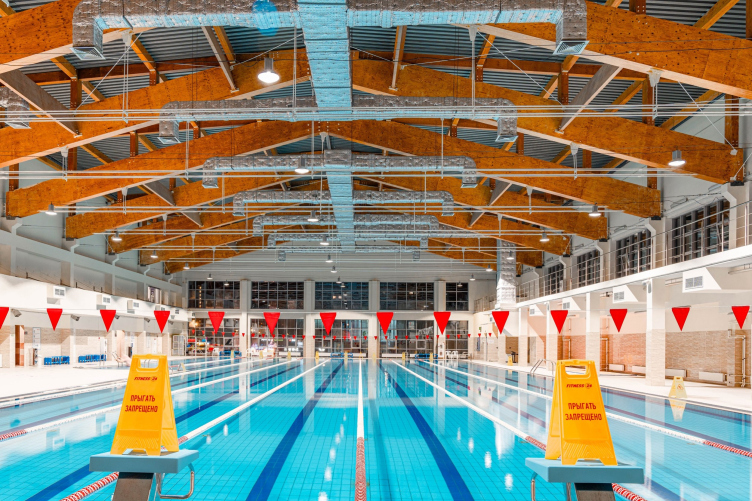

Бассейн Fitness24, пролет арки с затяжкой – 30 м, Санкт-Петербург
© Ultralam
Школа №291 объединяет несколько зданий, где учатся более 3000 детей. По количеству учащихся данная школа – лидер Санкт-Петербурга и Ленинградской области. В зданиях школы расположены несколько помещений с перекрытиями из LVL бруса: три спортивных зала, актовый зал и бассейн. Нередко в отношении деревянных конструкции высказываются опасения относительно их применения в объектах социальной инфраструктуры. Подобные сомнения не имеют оснований: высокая несущая способность LVL давно доказана, в 2-2,5 раза превышает обычный пиломатериал и в 1,5-2 раза –клееные деревянные конструкции из ламелей. Уже сегодня каркас из LVL успешно использован в строительстве детских лагерей, ФАПов, центров занятости и других социально важных объектов.

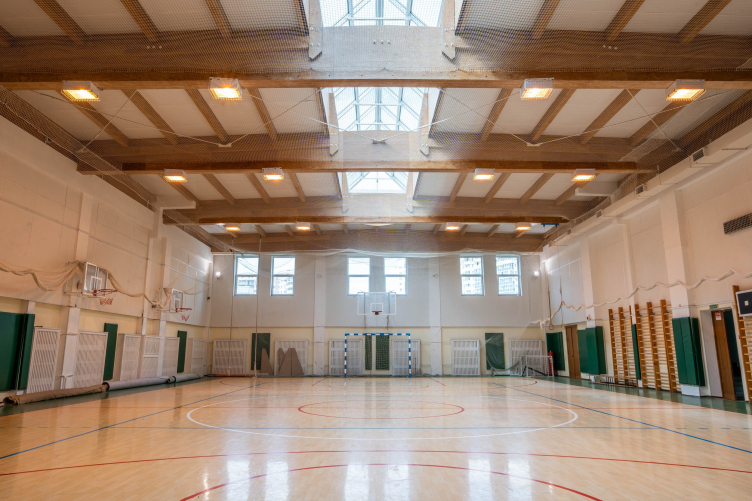

Спортивный зал школы №291, длина пролета 18 м, Санкт-Петербург
© Ultralam

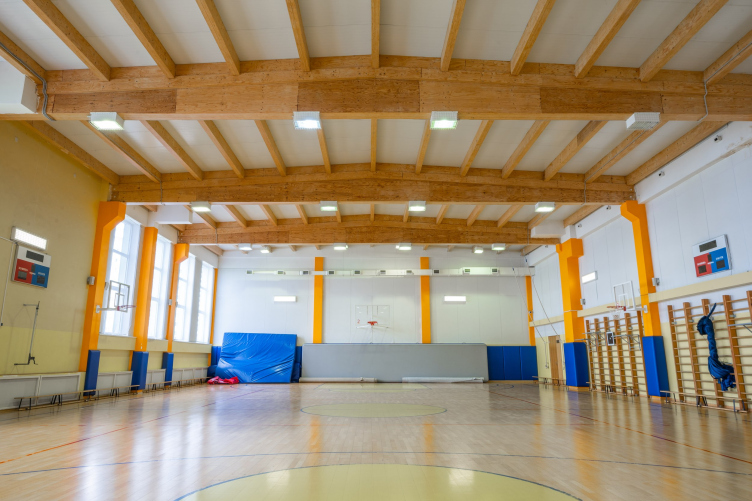

Спортивный зал школы №291, длина пролета 18 м, Санкт-Петербург
© Ultralam
Итальянский ресторан Il Lago dei Cigni расположен в одном из самых живописных уголков Санкт-Петербурга – на берегу Лебяжьего пруда Крестовского острова. В теплое время года на втором этаже открывается летняя терраса с панорамным видом. В основе конструкции террасы – балки LVL. Плавная геометрия балок в сочетании со стеклом идеально вписываются в природный ландшафт острова и гармонируют с зеркальной поверхностью пруда.
Длина балок составляет 16 м. Это было дополнительным вызовом для проектировщиков, так как въезд на территорию лесопарковой территории запрещен. В связи с этим, рассчитав узлы, балку сделали не цельной (что легко осуществимо, ведь длина LVL может быть до 20,5 м включительно), а сборной. Данное решение в сравнении с металлом позволило сэкономить существенные денежные средства на монтаже конструкций кровли и доставке.

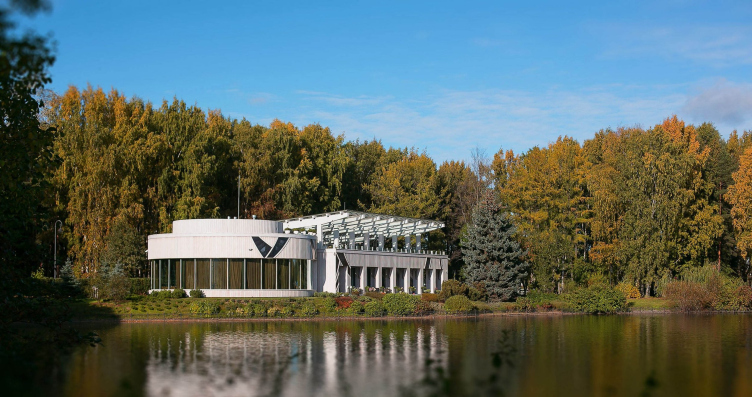

Ресторан Il Lago dei Cigni, длина пролета 18 м, Санкт-Петербург
© BronkaGroup

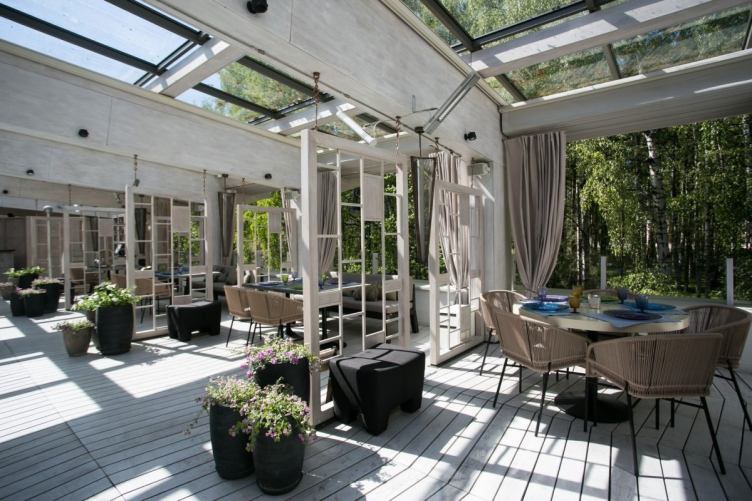

Ресторан Il Lago dei Cigni, длина пролета 18 м, Санкт-Петербург
© BronkaGroup
Стереотипы и апробированные годами решения часто мешают решиться на что-то новое. Такая ситуация наблюдается и с LVL. Однако, постоянно пополняемый за счет производителей пул реализованных объектов демонстрирует, что КДК и одна из их разновидностей LVL находят свое применение как в гражданском, так и в промышленном строительстве, особенно при возведении большепролетных конструкций.
Сочетание прочности и легкости (плотность составляет 580 кг/м3) конструкций позволяет успешно конкурировать в большепролетных конструкциях с металлом и бетоном за счет:
• болтового соединения элементов вместо сварного;
• меньшего веса конструкций;
• стойкости к агрессивным средам;
• тепло-эффективности;
